Мониторинг производительности

Сервис предоставляет мониторинг работы приложения Менеджер службы каталогов в графическом виде.

Для построения графиков используются данные о LDAP-запросах, которые хранятся в базе. График строится по осям, где:

  • по вертикальной оси распределено количество запросов в момент времени;

  • по горизонтальной — время в соответствии с заданным интервалом запроса к БД.

Сбор данных начинается после первого перехода на вкладку с сервисом «Мониторинг производительности» и выполняется до тайм-аута, следующего за последним полученным запросом.

Если вкладка становится неактивна (например, переключение на другую вкладку), сервис останавливается. При возобновлении работы с сервисом возобновляется сбор данных.

По умолчанию в приложении заданы следующие настройки мониторинга:

  • интервал запроса к БД LDAP — 1 секунда;

  • интервал сбора данных — 15 минут. По истечении 15 минут все полученные данные за этот промежуток удаляются.

При необходимости изменения параметров выполните настройку, описанную в разделе «Настройка сервиса "Мониторинг производительности"».

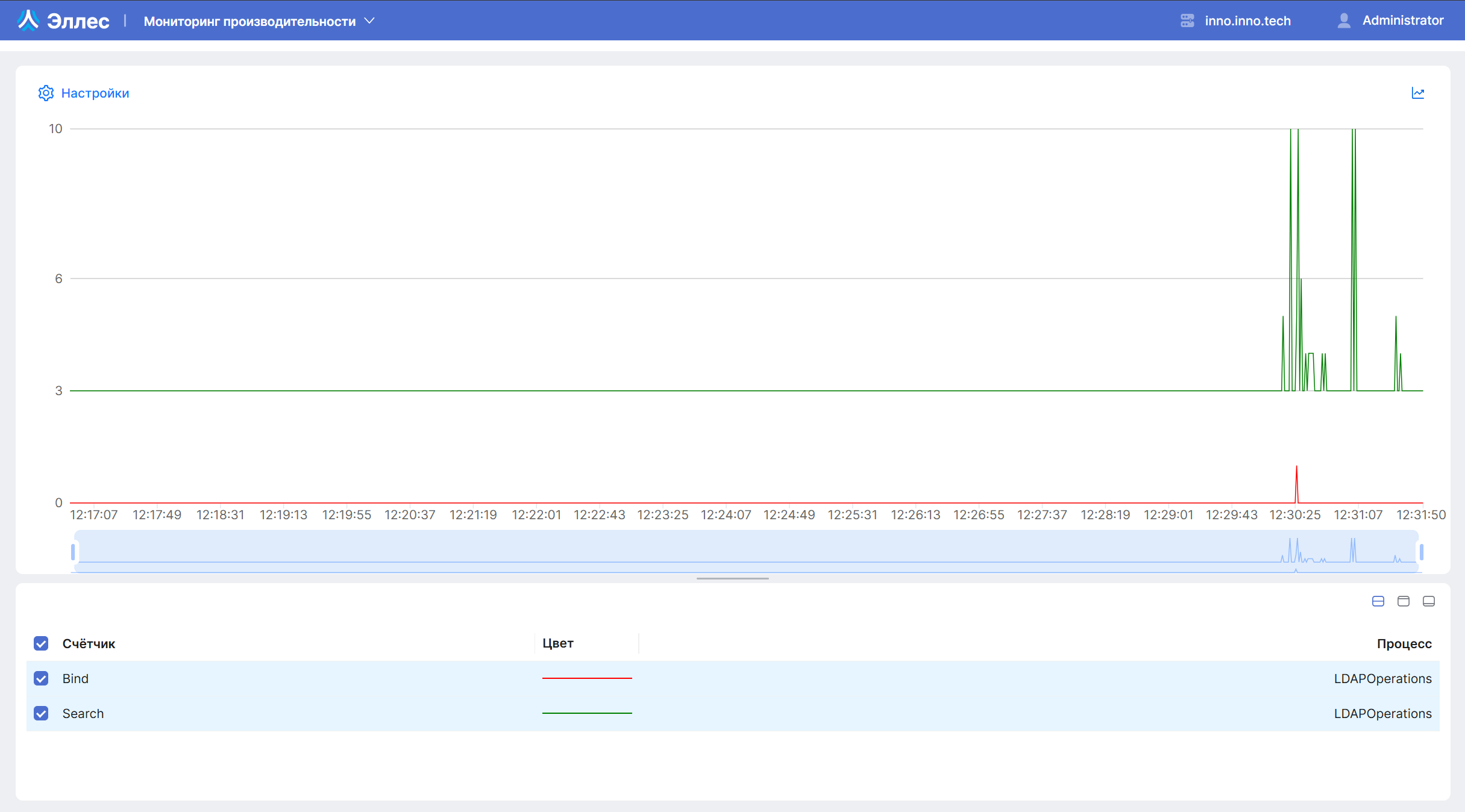

dsm monitoring main
Рис. 1. Пример работы приложения
Для переключения между сервисами приложения воспользуйтесь переключателем в заголовке.

Просмотр значений на графике

Для просмотра значений на графике наведите курсор на необходимую точку. В окне отобразятся значения графиков в данной точке.

Значение для запросов поиска (Search) всегда будет на 3 пункта выше из-за запросов самого приложения к БД.

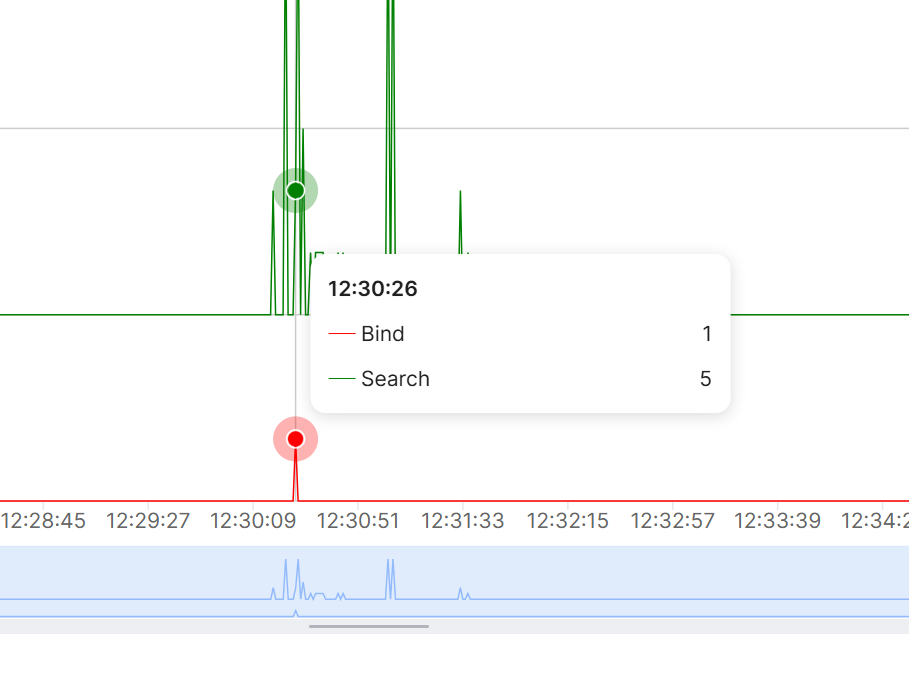

dsm mon graf value
Рис. 2. Пример работы просмотра данных графика

Настройка графика в пользовательском интерфейсе

Доступна настройка количества запросов:

  1. Нажмиете на кнопку Настройки.

  2. В открывшемся окне введите необходимое количество запросов для отображения на графике.

  3. Нажмите на кнопку Сохранить.

График мониторинга обновится в соответствии с указанным количеством запросов.

Настройка счетчиков для отображения на графике

В области под графиком отображается легенда в форме таблицы:

  • Счетчик — название счетчика;

  • Цвет — цвет отображения на графике;

  • Процесс — название процесса, к которому относится счетчик.

Если необходимо добавить на график доступный счетчик, выберите его. Удаление с графика — операция, обратная добавлению.

Также доступны кнопки, меняющие отображение:

  • График и счетчики — отображает график и счетчики;

  • Только график — отображает графики, скрывает счетчики;

  • Только счетчики — отображает счетчики, скрывает графики.
