Архитектура
Раздел содержит краткое описание контекста работы и компонентного состава продукта «Служба каталогов "Эллес"».
Контекст работы продукта

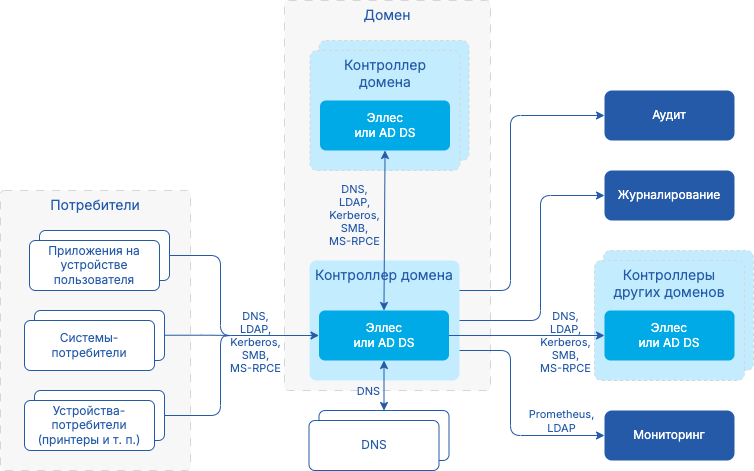

На Рис. 1 представлена верхнеуровневая схема взаимодействия продукта «Служба каталогов "Эллес"» со смежными системами.
Описание взаимодействий:
-
Потребители (системы, приложения на устройствах пользователя, компоненты ОС, различные устройства) обращаются к приложениям Эллес по протоколам DNS, Kerberos, LDAP, SMB, MS-RPCE, HTTPS и др.
-
Эллес имеет в своем составе DNS-сервер и взаимодействует с другими DNS-серверами по протоколу DNS (обмен зонами, разрешение имен и т. д.).
-
Для обеспечения мониторинга своих компонентов Эллес может интегрироваться с централизованными системами мониторинга по протоколам Prometheus и LDAP.
-
Журналы логов и аудита безопасности компонентов Эллес сохраняются на локальный диск контроллера домена. Для передачи событий из локальных журналов в централизованные системы журналирования и аудита используются сторонние решения, выбор которых определяется на этапе внедрения.
-
В целях обеспечения надежности, отказоустойчивости и производительности каждый домен состоит из нескольких контроллеров домена. Часть контроллеров домена может быть на основе Эллес, другая часть — на основе AD DS. Между контроллерами происходит обмен различными данными, например, репликация объектов каталога или настроек групповых политик.
-
В многодоменном лесу между контроллерами разных доменов леса также происходит обмен некоторыми данными — например, частичная репликация объектов для глобального каталога.
Приложения и компоненты продукта
Продукт «Служба каталогов "Эллес"» состоит из следующих приложений и компонентов:
| Приложение/компонент | ПО с открытым исходным кодом / лицензия | Описание |
|---|---|---|
Службы контроллера домена (Directory Service Core, DS Core) |
Функциональность контроллера домена Active Directory (KDC, LDAP-сервер, SMB-сервер и т. д.) |
|
Менеджер службы каталогов (Directory Service Manager, DSM) |
— |
Веб-приложение для администрирования службы каталогов |
Экспортер метрик (Directory Service Exporter, DS Exporter) |
— |
Формирует метрики в формате Prometheus для мониторинга работы контроллера домена и предоставляет конечную точку для их получения по HTTP/HTTPS |
samba-tool |
Утилита командной строки для администрирования службы каталогов |
|
samba-gpupdate |
Утилита для применения групповых политик на компьютерах с ОС Linux |
|
BIND 9 |
BIND 9 / MPL 2.0 |
DNS-сервер |

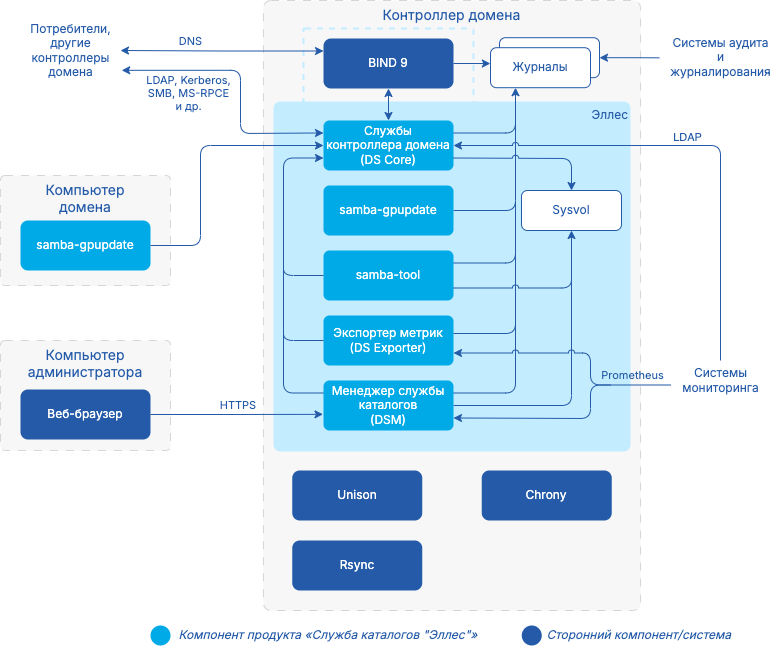

На Рис. 2 представлена схема взаимодействия приложений и компонентов в рамках продукта.
Службы контроллера домена
Ядро продукта «Служба каталогов "Эллес"» включает в себя следующий набор сервисов, обеспечивающих функционирование контроллера домена:
| Сервис | Описание |
|---|---|
cldap |
Обработка запросов по протоколу CLDAP |
disco |
Асинхронное обнаружение контроллеров домена с ролью сервера глобального каталога (GC) |
drepl |
Репликация каталога |
dnsupdate |
Обновление записей DNS |
kdc |
Центр распространения ключей Kerberos (Heimdal) |
kcc |
Построение топологии репликации |
lacheck |
Обработка связанных атрибутов |
ldap |
Обработка запросов по протоколу |
metrics_manager |
Сбор метрик |
nbt |
Предоставление сервисов NetBIOS over TCP |
ntp_signd |
Подписание пакетов NTP при синхронизации времени с клиентами на ОС Windows |
rpc |
Обеспечение общего транспорта DCE/RPC для сетевых сервисов |
s3fs |
Файловый сервер |
smbd |
Совместный доступ к файлам и печати по протоколу SMB |
smbd-notifyd |
Сервис нотификации, обслуживающий файловый сервер |
smbd-cleanupd |
Сервис очистки, обслуживающий файловый сервер |
tdo |
Сервис пересчета значения атрибута |
winbindd |
Предоставление сервисов для диспетчера службы имен (Name Service Switch, NSS) |
wrepl |
Репликация WINS |
Менеджер службы каталогов
Приложение «Менеджер службы каталогов» включает в себя следующий набор модулей, предоставляющих инструменты для администрирования службы каталогов:
| Модуль | Описание |
|---|---|
Пользователи и компьютеры |
Оснастка для работы с объектами основного раздела каталога |
Домены и доверия |
Оснастка для работы с доверительными отношениями и сопутствующей функциональностью |
Групповые политики |
Оснастка для работы с групповыми политиками |
Диспетчер DNS |
Оснастка для работы с DNS |
Мониторинг производительности |
Визуализация метрик мониторинга |
BIND 9
BIND 9 представляет собой полнофункциональную реализацию протокола DNS (RFC 1034, RFC 1035 и др.) и интегрируется с ядром продукта через плагин BIND9_DLZ. Прямые и обратные зоны DNS хранятся в каталоге и реплицируются между контроллерами домена средствами службы каталогов.
Сторонние компоненты
Для выполнения различных задач в продукте «Служба каталогов "Эллес"» используются следующие сторонние компоненты:
| Компонент | Лицензия | Описание |
|---|---|---|
GPLv3 |
Синхронизации файлов в Sysvol между контроллерами домена. |
|
GPLv2 |
Синхронизации часов на компьютерах домена/леса |
