Мониторинг производительности

Сервис «Мониторинг производительности» предоставляет возможность мониторинга работы приложения «Менеджер службы каталогов» в графическом виде.

Для построения графиков используются данные о LDAP-запросах, которые хранятся в базе. График строится по осям, где:

  • по вертикальной оси распределено количество запросов в момент времени;

  • по горизонтальной — время в соответствии с заданным интервалом запроса к БД.

Сбор данных начинается после первого перехода на вкладку с сервисом «Мониторинг производительности» и выполняется до тайм-аута, следующего за последним полученным запросом или до нажатия на кнопку Остановить.

Если вкладка становится неактивна (например, переключение на другую вкладку), сервис останавливается. При возобновлении работы с сервисом возобновляется сбор данных.

По умолчанию в приложении заданы следующие настройки мониторинга:

  • интервал запроса к БД LDAP — 1 секунда;

  • интервал сбора данных — 15 минут. По истечении 15 минут все полученные данные за этот промежуток удаляются.

При необходимости изменения параметров выполните настройку в соответствии с описанием в разделе «Настройка сервиса "Мониторинг производительности"».

dsm monitoring main

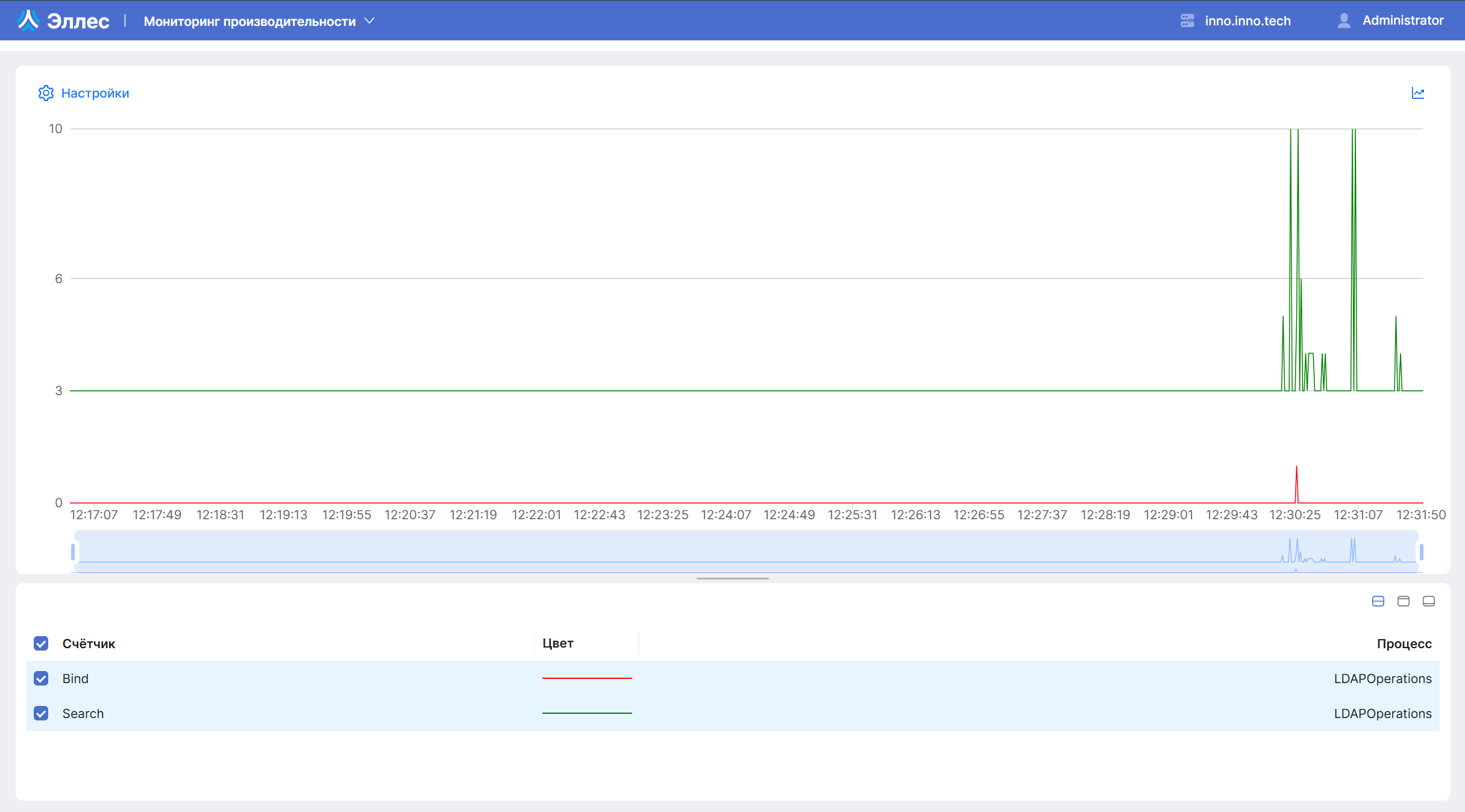

Рис. 1. Пример работы сервиса «Мониторинг производительности»
Для переключения между сервисами приложения используйте переключатель в заголовке.

Просмотр значений на графике

Для просмотра значений на графике наведите курсор на необходимую точку. В окне отобразятся значения графиков в данной точке.

Значение для запросов поиска (Search) всегда будет на 3 пункта выше из-за запросов самого приложения к БД.
dsm mon graf value

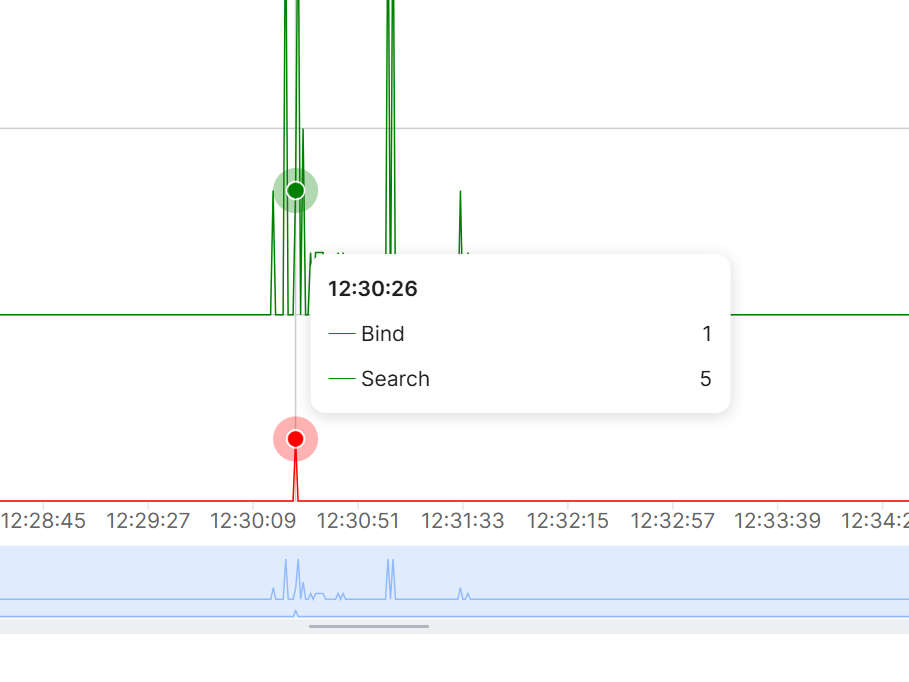

Рис. 2. Пример работы просмотра данных графика

Настройка графика в пользовательском интерфейсе

Доступна настройка количества запросов:

  1. Нажмите на кнопку Настройки.

  2. В открывшемся окне введите необходимое количество запросов для отображения на графике.

  3. Нажмите на кнопку Сохранить.

График мониторинга обновится в соответствии с указанным количеством запросов.

Добавление счетчиков для отображения на графике

Для добавления счетчиков:

  1. Нажмите на кнопку Добавить метрику.

  2. В правой части экрана откроется окно. Выберите в нем требуемую метрику (найдите ее в списке или воспользуйтесь поиском).

  3. Нажмите на кнопку Добавить.

Метрика будет добавлена в таблицу счетчиков и на график.

Возможно добавление сразу нескольких метрик одновременно методом, описанным выше.

Коэффициент масштабирования

При добавлении или удалении нескольких метрик сервис автоматически подберет коэффициент для оптимального отображения графиков.

Возможно изменение коэффициента для одного или нескольких выбранных метрик. Для этого:

  1. Выберите метрики, для которых необходимо пересчитать коэффициент масштабирования.

  2. Нажмите на кнопку Масштабировать.

Сервис пересчитает коэффициент и обновит отображение графиков в соответствии с новым значением.

Выполнить изменений коэффициента масштабирования также возможно для одной метрики с помощью кнопки опций:

  1. В соответствующей строке метрики нажмите левой кнопкой мыши на кнопку действий.

  2. В раскрывшемся списке выберите Масштабировать.

Сервис пересчитает коэффициент для одной метрики и обновит отображение графиков в соответствии с новым значением.

Также при выставлении максимального значения по вертикальной оси будет выполняться пересчет коэффициента.

Выставление максимального значения для всего графика:

  1. Нажмите на кнопку Настроить.

  2. Введите необходимое значение и нажмите Сохранить.

Сервис поменяет максимальное значение вертикальной оси и пересчитает коэффициент для всех отображаемых метрик. Отображение графиков обновится.

Выставление коэффициента масштабирования на графике вручную для одной метрики:

  1. Нажмите левой кнопкой мыши на значение в столбце Масштаб необходимой метрики.

  2. Отредактируйте значение и нажмите на клавишу Enter.

Сервис поменяет максимальное значение вертикальной оси и пересчитает коэффициент для соответствующей метрики. Отображение графиков обновится.

Таблица счетчиков, используемых на графике

В области под графиком отображается легенда в форме таблицы:

  • Счетчик — название счетчика;

  • Цвет — цвет отображения на графике;

  • Процесс — название процесса, к которому относится счетчик.

Если необходимо добавить на график доступный счетчик, выберите его. Удаление с графика — операция, обратная добавлению.

Также доступны кнопки, меняющие отображение:

  • График и счетчики — отображает график и счетчики;

  • Только график — отображает графики, скрывает счетчики;

  • Только счетчики — отображает счетчики, скрывает графики.

Работа с таблицей счетчиков

Когда в таблицу счетчиков добавлено несколько метрик, возможно использование специальных клавиш для удобства выбора.

Метрика отобразится на графике, если выставлен соответствующий флажок. Чтобы выбрать метрику в таблице, нажмите на строку левой кнопкой мыши — строка с метрикой выделится цветом.

Для выбора несколько метрик подряд:

  1. Нажмите и удерживайте клавишу Shift на клавиатуре.

  2. Нажмите левой кнопкой мыши на метрику, с которой начнется выделение.

  3. Не отпуская клавишу Shift, нажмите левой кнопкой мыши на последний элемент.

Для выбора нескольких метрик, которые идут в таблице не подряд:

  1. Нажмите и удерживайте клавишу Ctrl на клавиатуре.

  2. Не отпуская клавишу Ctrl, левой кнопкой мыши выберите все необходимые метрики.

При выборе нескольких элементов таблице вверху отображается количество с кнопкой отмены выбора.

Удаление также доступно для нескольких элементов одновременно.
