Настройка графика и метрик

Сервис предоставляет возможность настройки параметров отображения графика и метрик.

Добавление метрик

Перечень метрик, доступных для отображения на графике, формируется динамически при открытии страницы сервиса «Мониторинг производительности» на основе текущего списка метрик, возвращаемых сервисом metrics_manager в составе контроллера домена Эллес.

Для добавления метрик:

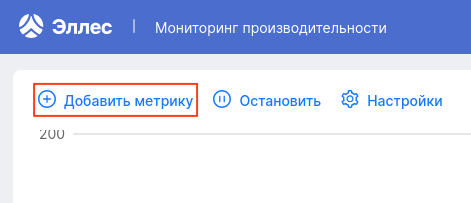

  1. На панели инструментов над графиком на странице сервиса нажмите Добавить метрику.

    dsm mon top toolbar add metric

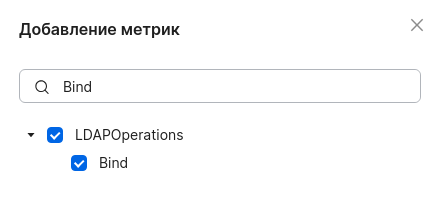

  2. На боковой панели выберите метрики, значения которых требуется отобразить на графике. Для поиска метрик по наименованию используйте поле ввода в верхней строке панели.

    dsm mon search metric by name

    Наименования метрик идентичны тем, которые используются сервисом metrics_manager.

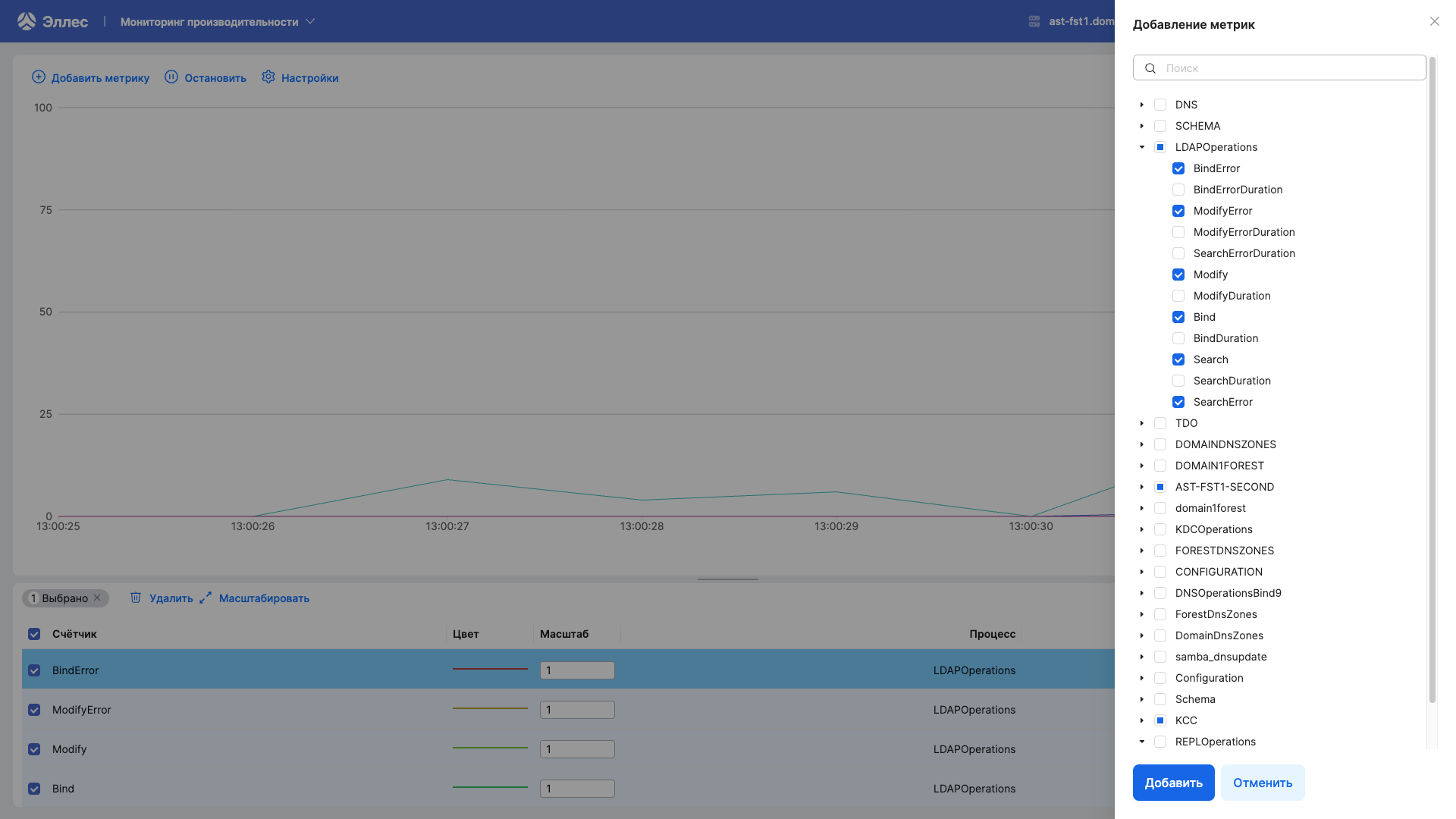

    dsm mon add metrics
    Рис. 1. Пример боковой панели со списком метрик для выбора с целью отображения значений на графике

  3. Нажмите Добавить.

Выбранные метрики добавляются в таблицу наблюдаемых метрик и отображаются на графике.

Изменение максимального значения вертикальной шкалы

Максимальное значение вертикальной шкалы определяет верхнюю границу отображаемого диапазона значений метрик.

Для изменения параметра:

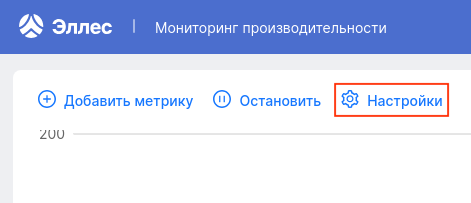

  1. На панели инструментов над графиком на странице сервиса нажмите Настройки.

    dsm mon top toolbar settings

  2. Введите требуемое максимальное значение вертикальной шкалы.

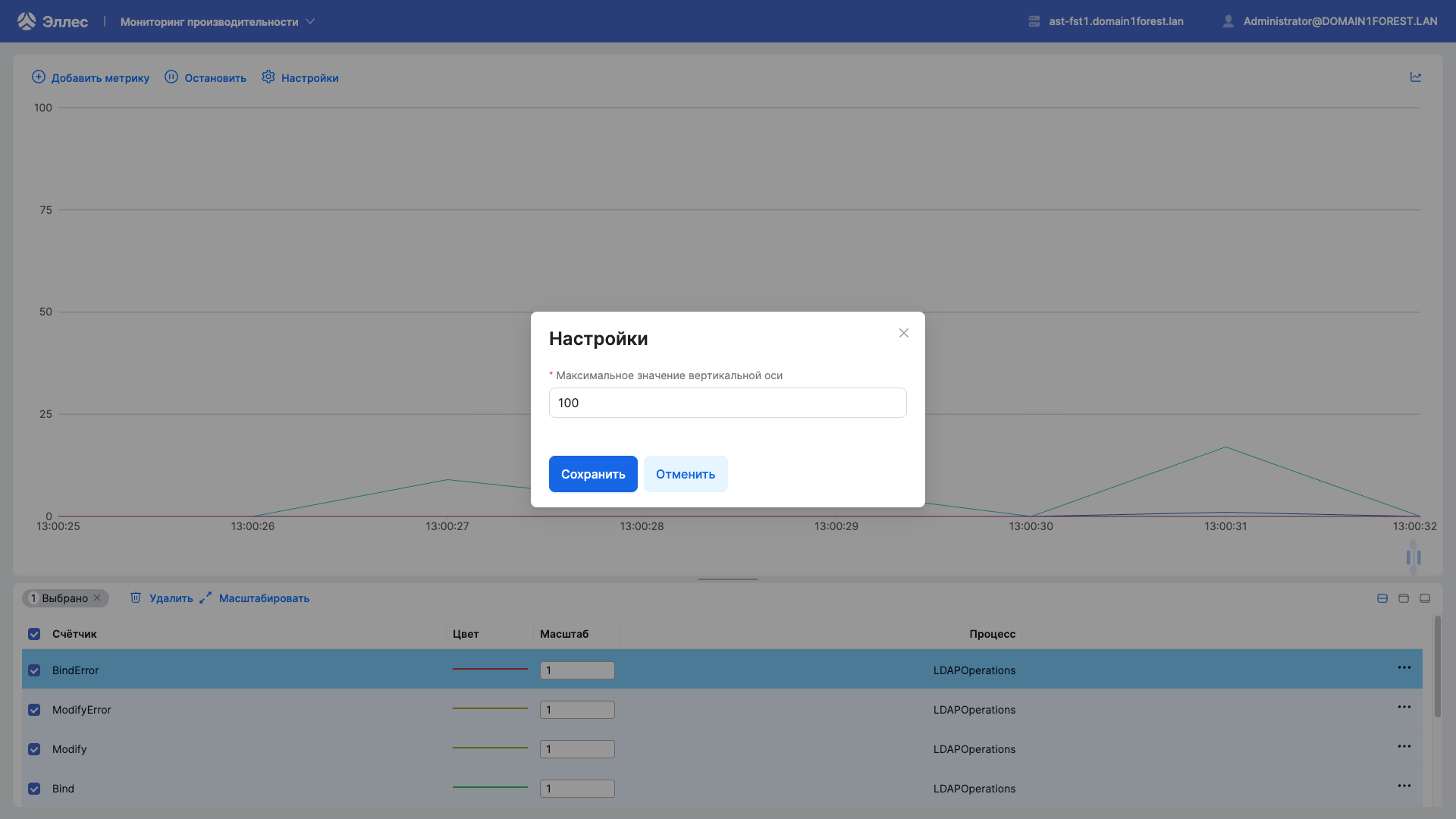

    dsm mon change max vertical axis value
    Рис. 2. Окно настроек отображения метрик на графике

  3. Нажмите Сохранить.

После сохранения:

  • обновляется диапазон вертикальной шкалы;

  • выполняется пересчет коэффициентов масштабирования для отображаемых метрик;

  • график автоматически перерисовывается.

Масштабирование метрик

Коэффициент масштабирования используется для приведения значений различных метрик к единому диапазону отображения на общей вертикальной шкале.

Необходимость изменения коэффициента возникает при одновременном отображении метрик с существенно различающимися порядками величин.

Например:

  • метрика количества поисковых LDAP-запросов (Search) может принимать значения 800–1200;

  • метрика количества LDAP-запросов на изменение данных (Modify) может находиться в диапазоне 5—20.

При использовании общей вертикальной шкалы с верхней границей 1200 значения метрики Modify будут визуально практически неразличимы. Увеличение коэффициента масштабирования для данной метрики позволяет сделать ее динамику видимой без изменения диапазона шкалы для остальных метрик.

Изменение коэффициента масштабирования влияет только на визуализацию и не изменяет фактические значения метрик.

Автоматическое масштабирование

Сервис автоматически пересчитывает коэффициент масштабирования:

  • при добавлении метрики на график для наблюдения (отдельно для добавляемой метрики);

  • при изменении максимального значения вертикальной шкалы.

Пересчет выполняется для оптимального отображения значений в пределах установленного диапазона.

Принудительное масштабирование

Чтобы принудительно масштабировать отдельную метрику:

  1. В таблице со списком метрик под графиком выберите строку, соответствующую метрике.

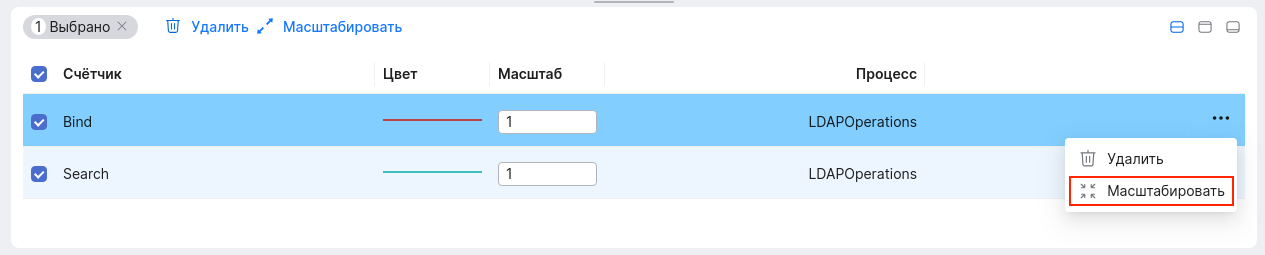

  2. В конце строки нажмите open menu icon и выберите Масштабировать.

    dsm mon scale factor option

Сервис выполняет пересчет коэффициента масштабирования и обновляет график.

Чтобы принудительно масштабировать несколько метрик:

  1. В таблице со списком метрик под графиком выберите строки, соответствующие метрикам.

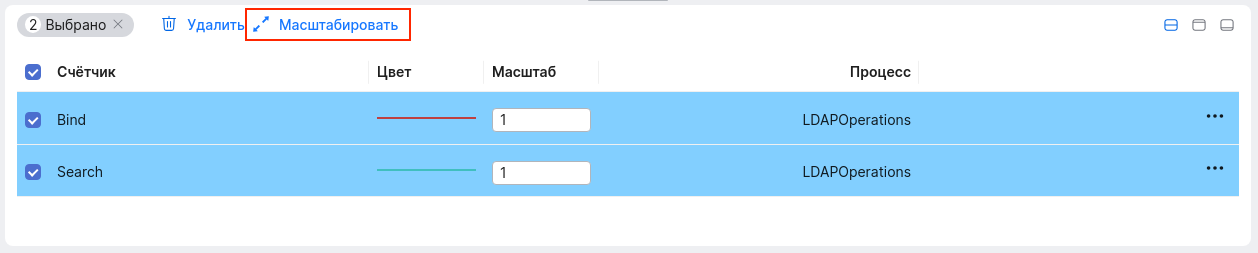

  2. На панели инструментов таблицы нажмите Масштабировать.

    dsm mon bottom toolbar scale

Сервис выполняет пересчет коэффициента масштабирования и обновляет график.

Чтобы задать коэффициент масштабирования вручную для одной или нескольких метрик:

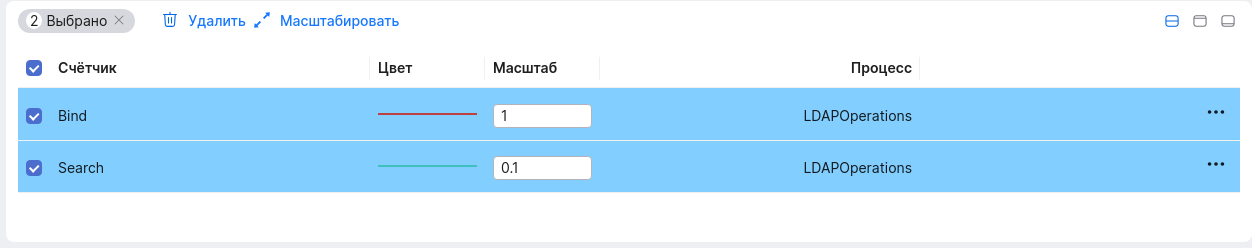

  1. В таблице со списком метрик под графиком выберите одну или несколько строк, соответствующих метрикам.

  2. В столбце Масштаб введите новое значение.

    dsm mon enter scale factor multiple metrics

  3. Нажмите Enter.

После изменения коэффициента выполняется автоматическая перерисовка графика.

Удаление метрик

Чтобы удалить с графика отдельную метрику:

  1. В таблице со списком метрик под графиком выберите строку, соответствующую метрике.

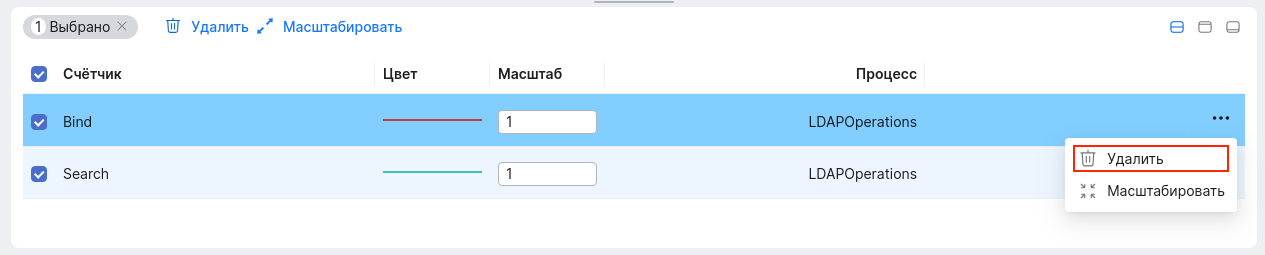

  2. В конце строки нажмите open menu icon и выберите Удалить.

    dsm mon delete metric option

Сервис обновляет график с учетом изменения состава метрик.

Чтобы удалить несколько метрик:

  1. В таблице со списком метрик под графиком выберите строки, соответствующие метрикам.

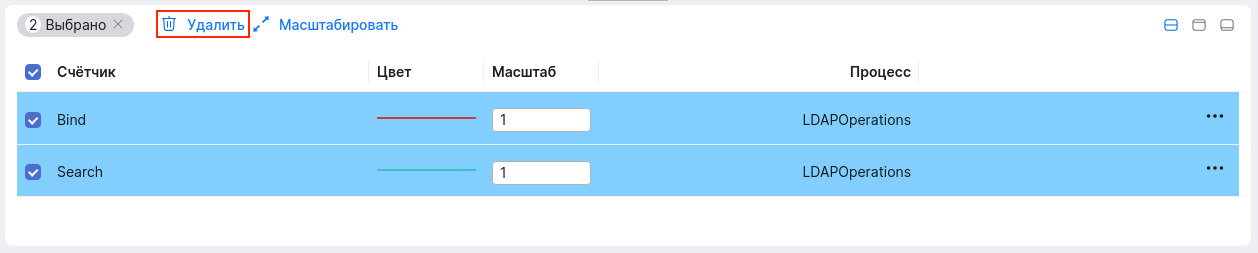

  2. На панели инструментов таблицы нажмите Удалить.

    dsm mon bottom toolbar delete metric

Сервис обновляет график с учетом изменения состава метрик.
