    Общие сведения

    Продукт «Служба управления конфигурациями» (LCM) предоставляет графический интерфейс администратора для выполнения следующих операций:

    • просмотр списка пользователей;

    • просмотр списка устройств;

    • создание/просмотр коллекций устройств;

    • просмотр/применение конфигураций;

    • просмотр информации о связках коллекций и конфигураций;

    • загрузка соответствия пользователей и устройств.

    Описание интерфейса

    Главная страница графического интерфейса администратора продукта «Служба управления конфигурациями» представлена на Рис. 1.

    main page
    Рис. 1. Главная страница графического интерфейса администратора

    Где:

    • Пользователи — список пользователей;

    • Устройства — список устройств;

    • Коллекции устройств — группы устройств, объединенных по одному или нескольким признакам;

    • Конфигурации — список действий для применения к коллекции устройств;

    • Применение конфигураций — информация о связках коллекций и конфигураций со статусами применения;

    • Сопоставление — функциональность для сопоставления пользователя с устройством.

    Основные сценарии использования

    Основные сценарии использования графического интерфейса продукта «Служба управления конфигурациями»:

    Работа с пользователями

    Администратору доступны операции:

    Просмотр списка пользователей и подробной информации о пользователе

    Для просмотра списка пользователей на боковой панели главной страницы выберите Пользователи.

    На экране отобразится список пользователей с окном быстрого просмотра информации о первом пользователе из списка:

    user list

    Для настройки отображения столбцов в списке пользователей:

    1. Нажмите правой кнопкой мыши на любом имени столбца.

    2. Выберите необходимые столбцы.

    user tabl

    Для просмотра подробной информации:

    1. Выберите пользователя.

    2. В окне быстрого просмотра нажмите на Открыть.

      user list ful

    Работа с устройствами

    Администратору доступны операции:

    Просмотр списка устройств и подробной информации об устройстве

    Для просмотра списка устройств на боковой панели главной страницы выберите Устройства.

    На экране отобразится список устройств с окном быстрого просмотра информации о первом устройстве из списка:

    image2023 8 28 14 53 13

    Для настройки отображения столбцов в списке устройств:

    1. Нажмите правой кнопкой мыши на любом имени столбца.

    1. Выберите необходимые столбцы.

    device tab

    Для просмотра подробной информации:

    1. Выберите устройство.

    2. В окне быстрого просмотра выполните одно из следующих действий:

      • нажмите на Показать больше;

        device open

      • нажмите на Открыть.

        image2023 8 28 14 57 44

    Работа с коллекциями устройств

    Администратору доступны операции:

    Создание/изменение коллекции устройств

    Для создания коллекции устройств:

    1. На боковой панели главной страницы выберите Коллекции устройств.

    2. Нажмите на кнопку Создать:

      col cr

    3. В открывшейся форме заполните поля:

      image2023 8 28 15 28 46

      • Название — название коллекции (должно быть уникальным);

      • Описание — краткое описание коллекции;

      • Обновление коллекции:

        • Не обновлять — обновление коллекции возможно только в ручном режиме (статическая коллекция);

        • Обновлять по расписанию (время сервера) — обновление коллекции происходит по заданному расписанию (динамическая коллекция);

      • SQL-запрос — SQL-запрос для формирования списка устройств в составе коллекции.

    Правила составления SQL-запроса см. в разделе «Создание и обновление коллекций АРМ» документа «Руководство по эксплуатации».

    1. Нажмите на кнопку Выполнить запрос.

      Происходит валидация SQL-запроса.

      Если SQL-запрос выполнился с ошибкой, то выводится предупреждение:

      image2023 8 28 16 15 40

      Если SQL-запрос выполнился без ошибки, то выводится список устройств, добавленных в коллекцию, и сообщение об успешной валидации запроса:

      image2023 8 28 16 16 21

    1. Нажмите на кнопку Создать.

      Кнопка Создать активна только в случае выполнения SQL-запроса без ошибок.

    Для изменения коллекции устройств:

    1. На боковой панели главной страницы выберите Коллекции устройств.

    2. Выберите коллекцию устройств.

    3. В окне быстрого просмотра нажмите на Изменить.

    4. Внесите изменения в коллекцию.

    5. Нажмите на кнопку Сохранить.

      col edit

    Пересчет коллекции устройств

    Если в системе добавлены/удалены устройства, отвечающие маске в SQL-запросе существующей коллекции, то необходимо пересчитать (обновить) коллекцию устройств.

    Пересчет коллекции устройств необходим для статических коллекций. Динамические коллекции пересчитываются автоматически согласно установленному для них расписанию.

    Для пересчета коллекции устройств:

    1. На боковой панели главной страницы выберите Коллекции устройств.

    2. Выберите коллекцию устройств.

    3. Выполните одно из следующих действий:

      • в окне быстрого просмотра нажмите на Пересчитать:

        col upd1

      • в окне быстрого просмотра нажмите на Открыть. Далее нажмите на кнопку Пересчитать:

        col upd2

    Просмотр списка коллекций устройств и подробной информации о коллекции устройств

    Для просмотра списка коллекций устройств выберите Коллекции устройств:

    image2023 8 28 16 18 54

    На экране отобразится список коллекций устройств с окном быстрого просмотра информации о первой коллекции устройств из списка.

    Для настройки отображения столбцов в списке коллекций устройств:

    1. Нажмите правой кнопкой мыши на любом имени столбца.

    2. Выберите необходимые столбцы.

    col tab

    Для просмотра подробной информации:

    1. Выберите коллекцию.

    2. В окне быстрого просмотра нажмите на Открыть.

      image2023 8 28 16 17 15

    Работа c конфигурациями

    Администратору доступны операции:

    Просмотр списка конфигураций и подробной информации о конфигурации

    Для просмотра списка конфигураций выберите Конфигурации.

    На экране отобразится список доступных конфигураций с окном быстрого просмотра информации о первой конфигурации:

    conf list

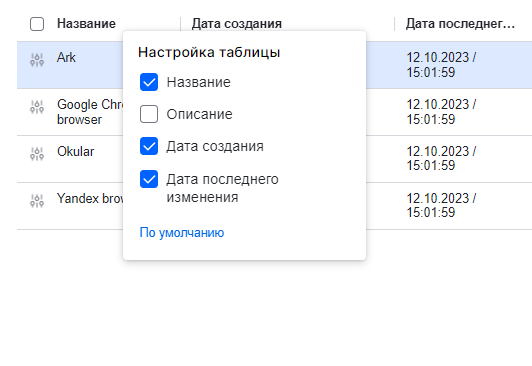

    Для настройки отображения столбцов в списке конфигураций:

    1. Нажмите правой кнопкой мыши на любом имени столбца.

    2. Выберите необходимые столбцы.

    conf tab

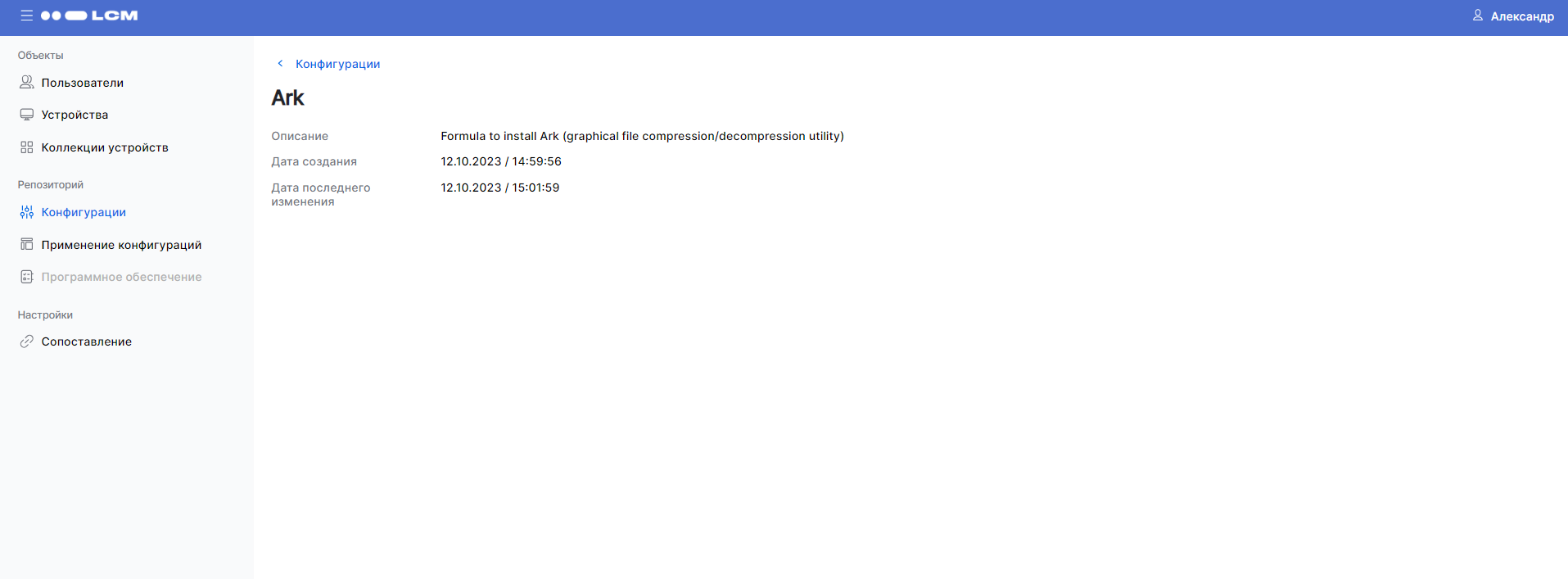

    Для просмотра подробной информации:

    1. Выберите конфигурацию.

    2. В окне быстрого просмотра нажмите на Открыть.

      conf full

    Применение конфигурации к коллекции устройств

    Применение конфигурации возможно из разделов:

    • Коллекции устройств;

    • Конфигурации;

    • Применение конфигураций.

    Применение конфигурации из раздела Коллекции устройств

    Для применения конфигурации:

    1. На боковой панели главной страницы выберите Коллекция устройств.

    2. Выберите коллекцию устройств.

    3. В окне быстрого просмотра нажмите на Применить конфигурацию.

    4. В открывшейся форме выберите название конфигурации, которую необходимо применить:

      conf col

    5. Нажмите на кнопку Применить.

    Применение конфигурации из раздела Конфигурации

    Для применения конфигурации:

    1. На боковой панели главной страницы выберите Конфигурации.

    2. Выберите конфигурацию.

    3. В окне быстрого просмотра нажмите на Применить конфигурацию.

    4. В открывшейся форме выберите название коллекции устройств, к которой необходимо применить выбранную конфигурацию:

      conf conf

    5. Нажмите на кнопку Применить.

    Применение конфигурации из раздела Применение конфигураций

    Для применения конфигурации:

    1. На боковой панели главной страницы выберите Применение конфигураций.

    2. Нажмите на кнопку Создать:

      conf prim conf

    3. В открывшейся форме выберите название конфигурации и коллекции устройств:

      conf pr1

    4. Нажмите на кнопку Применить.

    Просмотр результата применения конфигураций

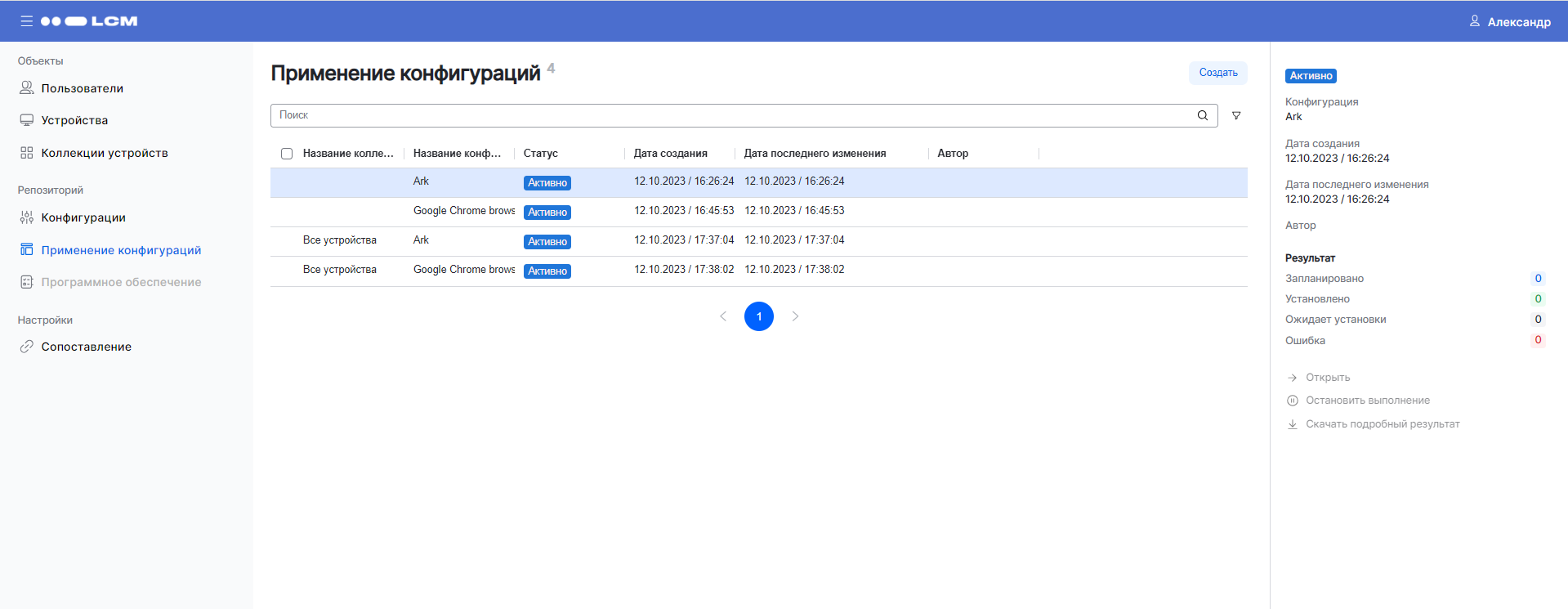

    Для просмотра результата применения конфигурации выберите Применение конфигураций.

    На экране отобразится список примененных конфигураций с окном быстрого просмотра информации о первой конфигурации:

    prim conf

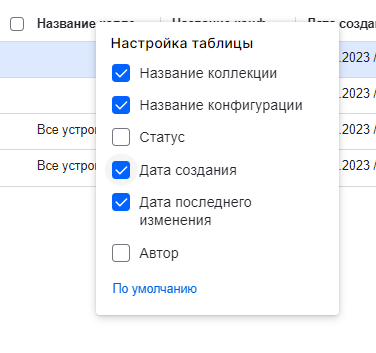

    Для настройки отображения столбцов:

    1. Нажмите правой кнопкой мыши на любом имени столбца.

    2. Выберите необходимые столбцы.

    prim conf tab

    Загрузка соответствия пользователей и устройств

    Для выполнения сопоставления пользователей с устройствами:

    1. На боковой панели главной страницы выберите Сопоставление:

      image2023 8 30 0 26 52

    2. Загрузите файл формата CSV cо списком пользователей и сопоставленными с ними устройствами.

      Требования к формату CSV-файла см. в разделе «Импорт данных о связи пользователей и устройств из CSV-файла» документа «Руководство по эксплуатации».

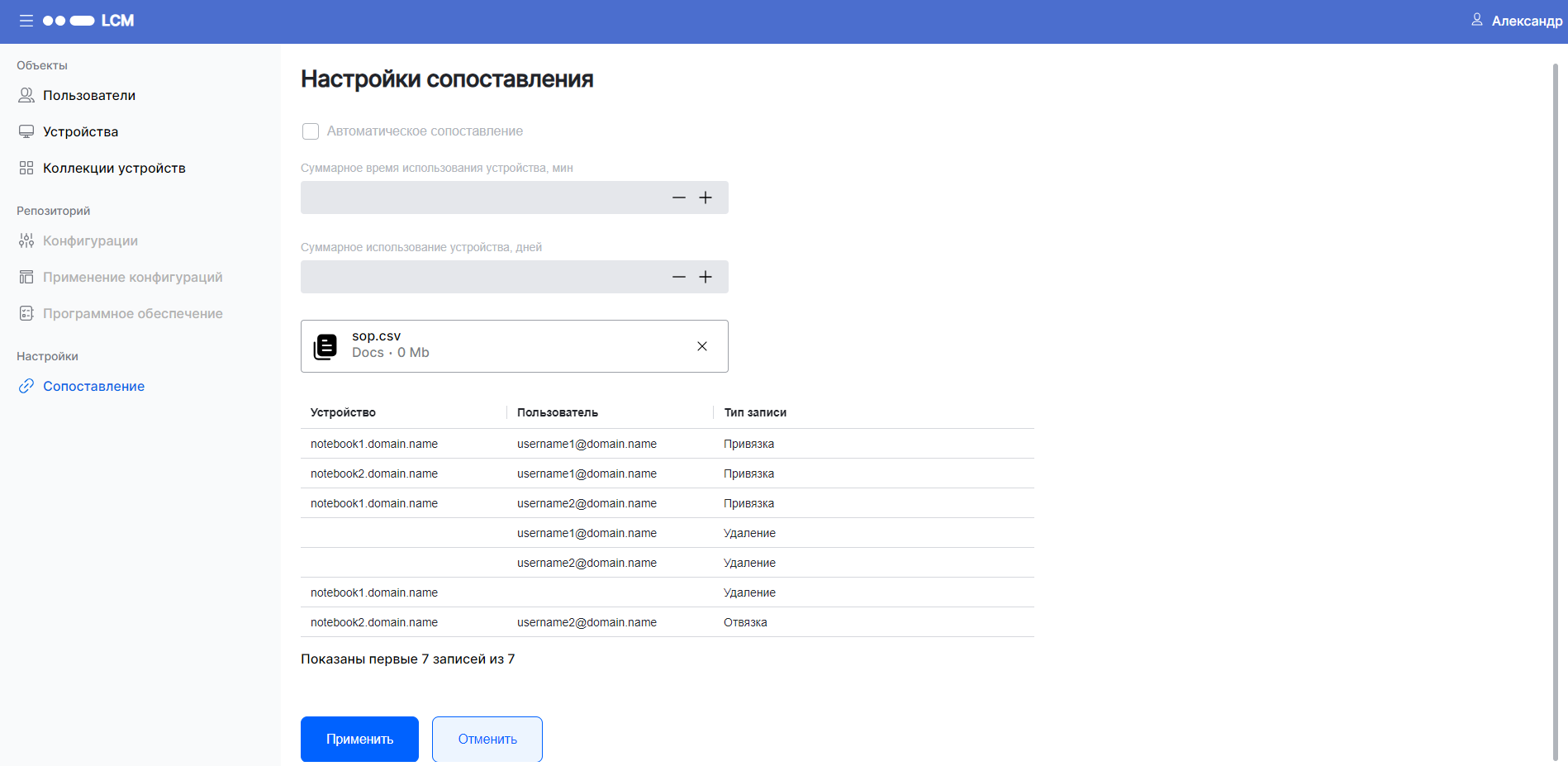

      После успешной загрузки файла отобразится список с сопоставлением устройств и пользователей:

      image2023 8 30 0 28 39

    1. Нажмите на кнопку Применить.

    После сопоставления выводится информации о количестве успешно обработанных строк:

    sop OK
