Просмотр дерева объектов

В оснастке «Сайты и службы» отображается физическая топология службы каталогов, расположенная в контейнере CN=Sites,CN=Configuration,DC=<domain>,DC=<suffix>, в виде иерархического дерева объектов.

Дерево состоит из узлов Sites (сайты), Inter-Site Transports (межсайтовые транспорты) и Subnets (подсети), каждый из которых содержит объекты каталога, соответствующие стандартной схеме Active Directory.

Сайты

Sites — корневой узел, содержащий все определенные в домене сайты (объекты класса site).

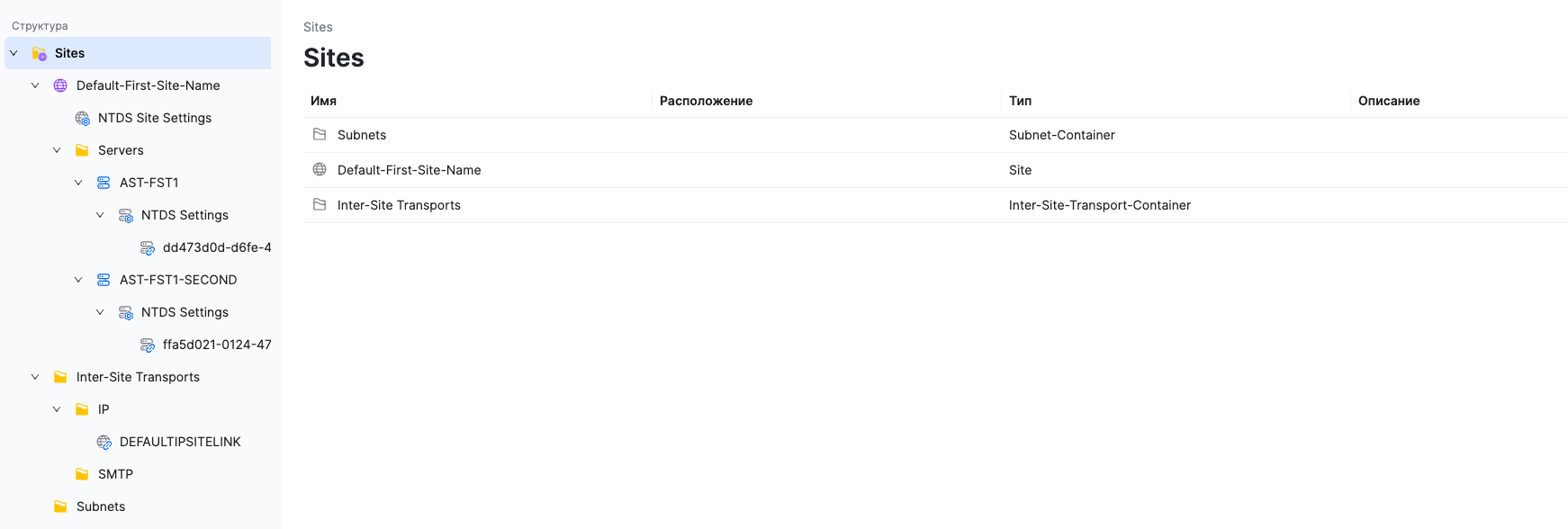

dsm sas sites
Рис. 1. Пример отображения списка сайтов

Каждый сайт представляет логическую группу физически близких ресурсов.

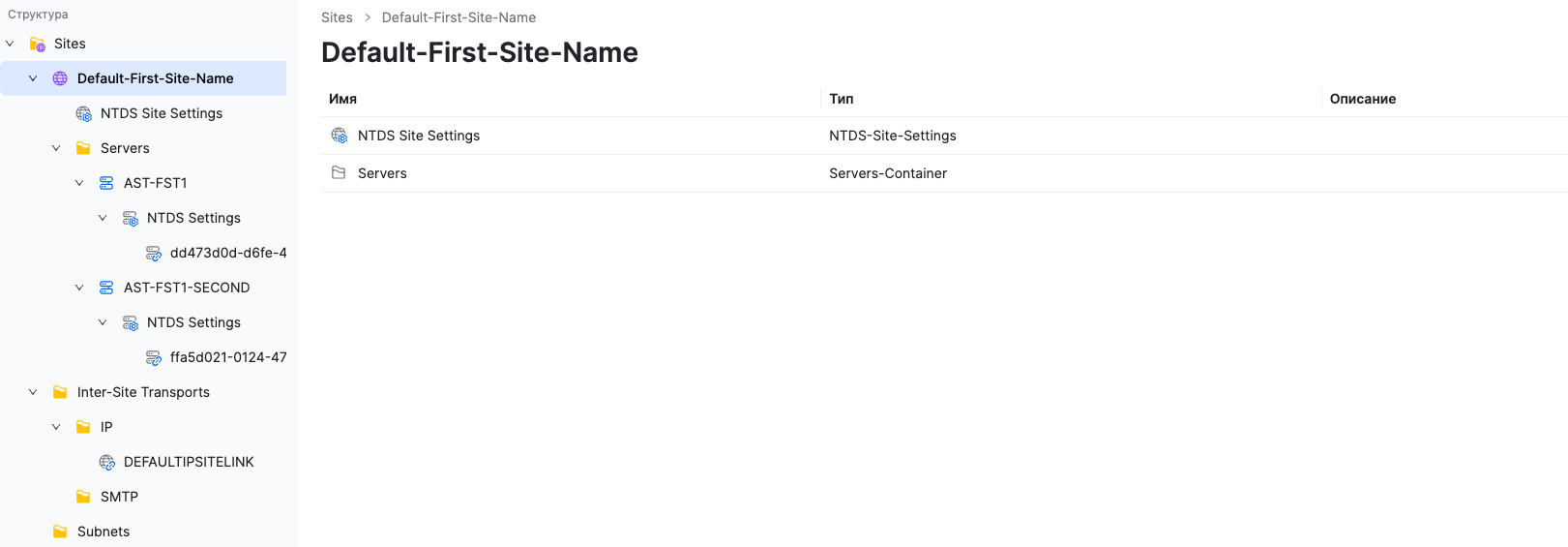

dsm sas site
Рис. 2. Пример отображения сайта

Межсайтовые транспорты

Inter-Site Transports — узел, включающий два транспорта репликации (объекты класса interSiteTransportContainer): IP и SMTP.

SMTP-транспорт, если не настроен, пуст.

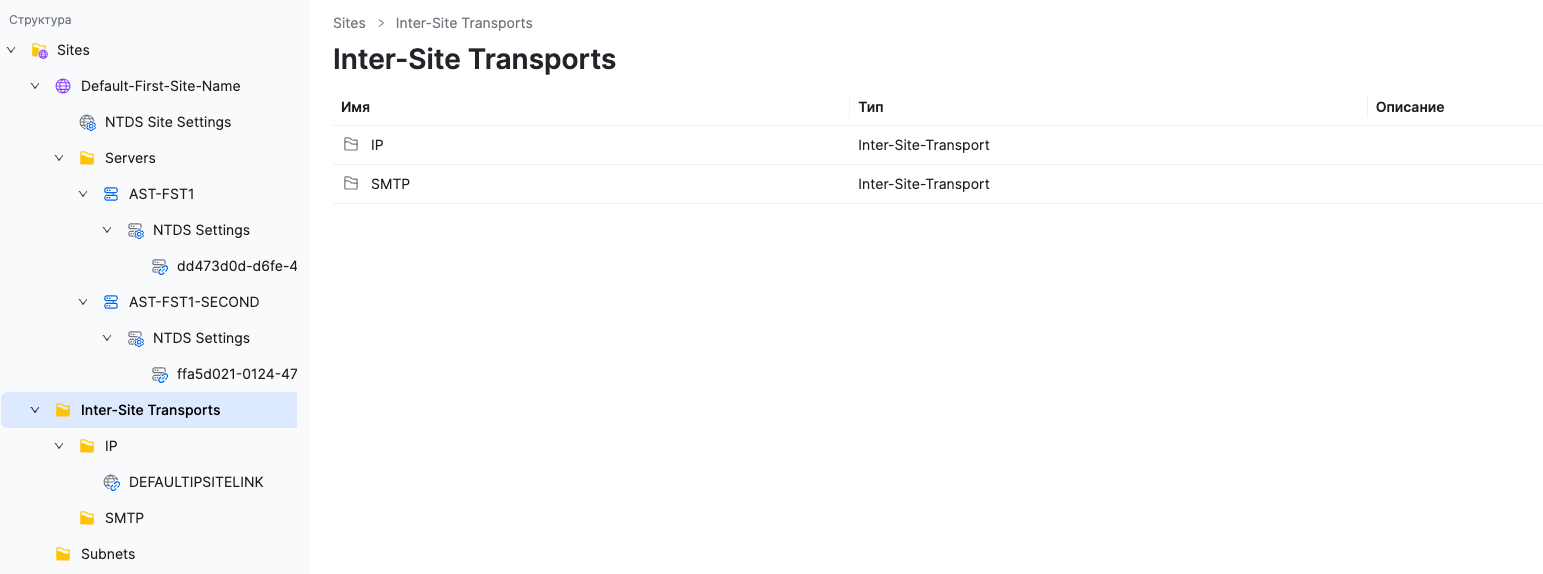

dsm sas transports
Рис. 3. Пример отображения транспортов

Подсети

Subnets — отдельный узел, содержащий все подсети, определенные в домене (объекты класса subnet).

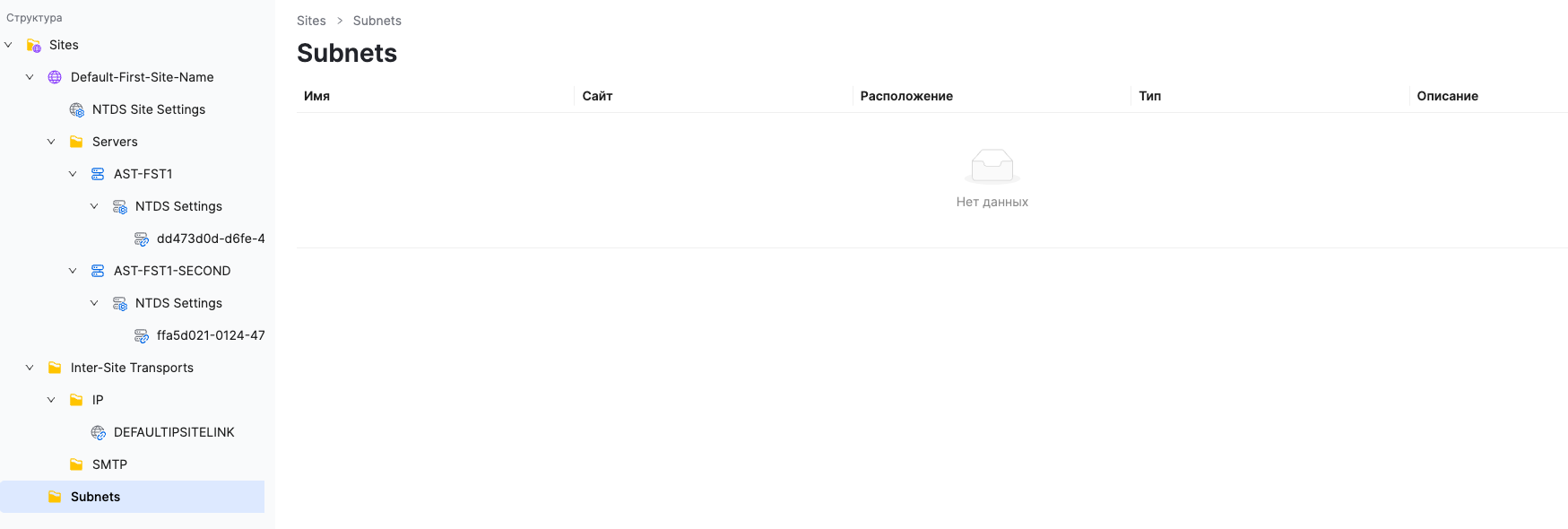

dsm sas subnets
Рис. 4. Пример отображения подсетей
