Подключение по VNC-протоколу

VNC (Virtual Network Connection) — система удаленного доступа к рабочему столу компьютера.

Данные о нажатии клавиш и движении мыши, выполняемые пользователем на собственном компьютере, передаются по сети на удаленный компьютер и воспринимаются им. Информация с экрана удаленного компьютера выводится на экране компьютера пользователя.

Для работы через VNC-подключение на удаленном компьютере должен быть установлен и запущен сервер VNC с соответствующими конфигурациями.

Администратор выполняет подключение через веб-интерфейс шлюза "Inno remote control", в конфигурацию которого внесена соответствующая информация для доступа к удаленной машине по VNC.

К подключаемому устройству обязательно должна быть применена конфигурация RemoteAccessGroupsTigerVNC, включенная в поставку продукта. Процесс применения конфигурации описан в разделе «Применение конфигурации к коллекции устройств».

Возможно одновременное использование нативного пакета TigerVNC операционной системы Astra Linux, работающего по стандартному протоколу VNC, и модифицированного пакета компонента «Удаленный доступ» продукта «Осмакс» — osmax-ira-tigervnc.

Модифицированный пакет osmax-ira-tigervnc устанавливается в отдельную директорию, имеет собственную конфигурацию и может работать одновременно с TigerVNC Astra Linux на разных портах.

Для этого при настройке применения конфигурации RemoteAccessGroupsTigerVNC в pillar к версии необходимо указать порт rfbport со значением 5899, отличным от стандартного порта TigerVNC Astra Linux (5900).

Установление удаленной сессии

Для получения удаленного доступа к устройству:

  1. В списке в разделе Устройства выберите устройство.

  2. Откройте диалоговое окно настройки подключения любым способом:

    • нажмите правой кнопкой мыши на записи об устройстве и выберите пункт Удаленный доступ;

    • дважды щелкните по записи об устройстве и на странице свойств нажмите Удаленный доступ;

    • на панели быстрого просмотра в списке действий нажмите Удаленный доступ.

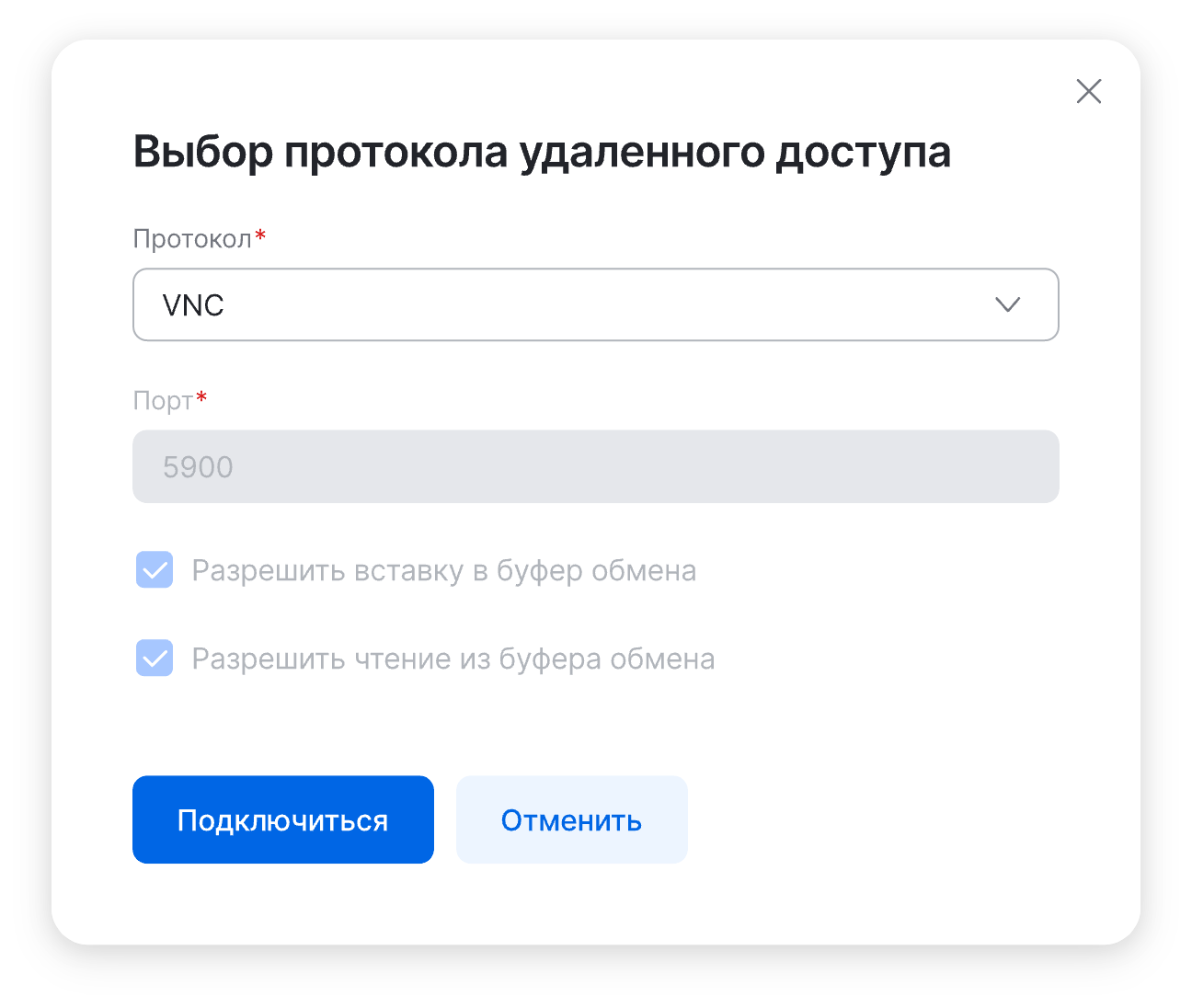

  3. Выберите VNC:

    connect vnc

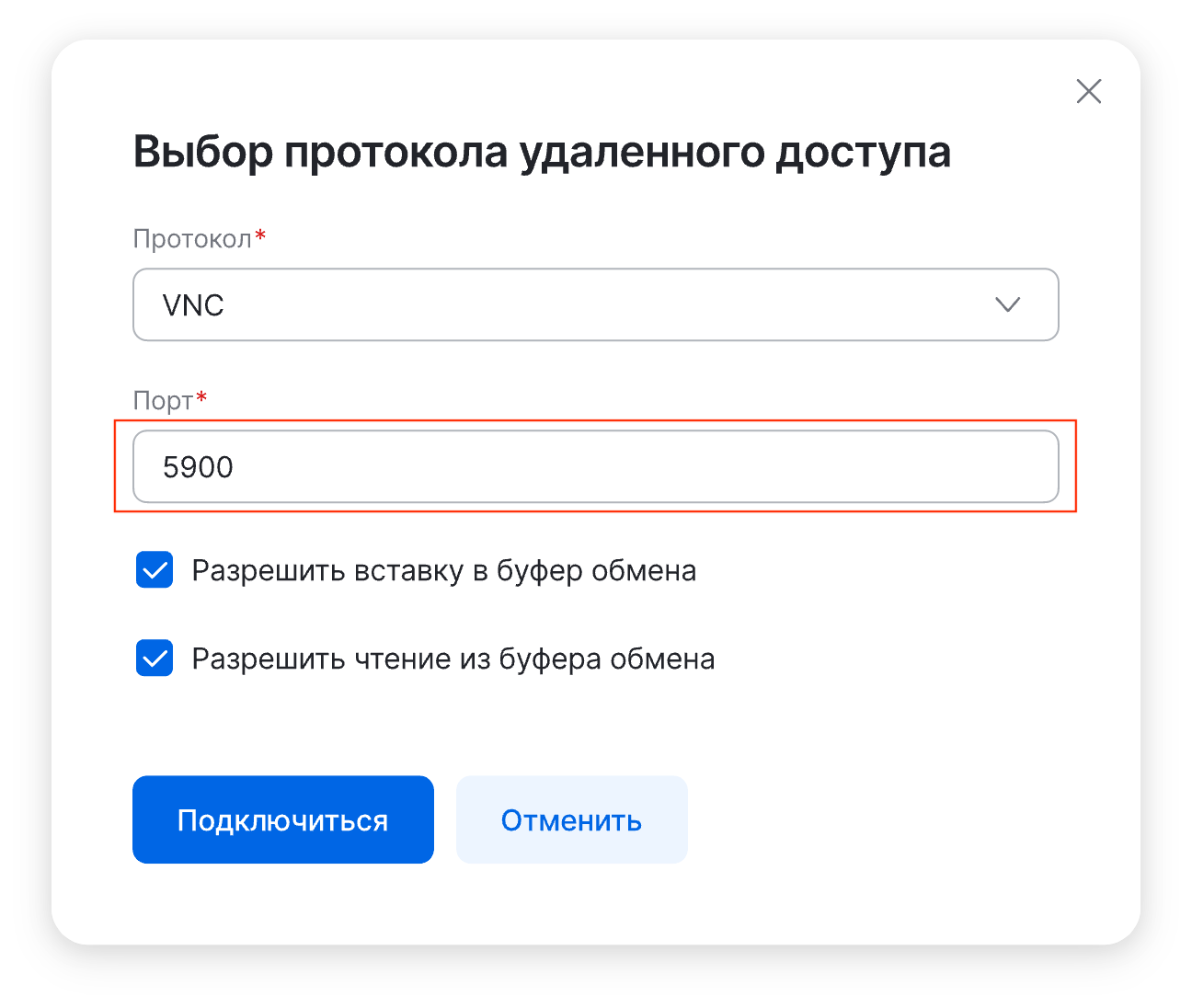

  4. Если в настройках включена возможность изменять порт подключения по умолчанию, после выбора протокола подключения на форме отобразится поле Порт. В нем будет указано предустановленное значение. При необходимости измените его.

    Пример:

    connect vnc port

  5. Если в настройках установлен флажок Возможность изменять настройку буфера обмена, то при необходимости можно изменить настройки использования буфера обмена при удаленном доступе к устройству по умолчанию:

    • Разрешить вставку в буфер обмена — определяет, разрешено ли копировать данные с локального устройства и вставлять их на удаленное устройство;

    • Разрешить чтение из буфера обмена — определяет, разрешено ли копировать данные с удаленного устройства и вставлять их на локальное устройство.

  6. Нажмите Подключиться.

  7. В открывшемся окне браузера введите Имя пользователя и Пароль:

    auth
    Имя пользователя может быть использовано в формате: Пользователь@Домен. Например: user@inno.tech.

  8. При успешной авторизации будет отправлен запрос на удаленное подключение к устройству, на котором пользователю устройства необходимо нажать Accept или Reject.

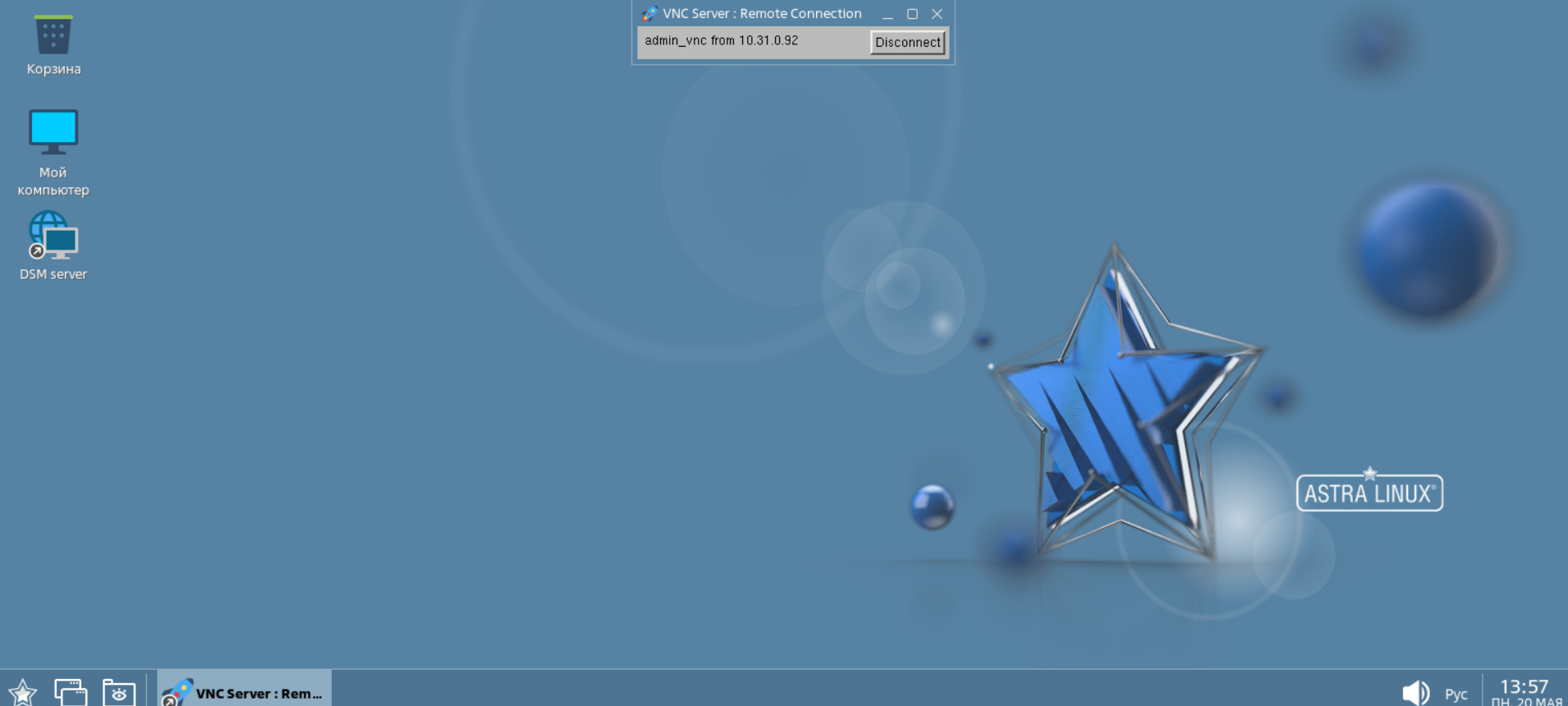

  9. После того как пользователь на удаленном устройстве нажал Accept, будет установлено удаленное подключение.

    admin view
    Возможно отключение уведомления об удаленном подключении в настройках устройства пользователя.

Разрыв удаленной сессии

Для разрыва удаленного подключения выполните одно из действий:

  • нажмите Disconnect в модальном окне;

  • нажмите комбинацию клавиш Ctrl+Shift+Alt и выберите Disconnect:

    discon2

  • закройте окно сессии другим доступным способом.

Возможности вызываемой стороны при удаленном доступе

Пользователь может выполнить следующие операции на удаленном устройстве:

  • согласиться на подключение администратора к его машине;

  • отклонить запрос администратора на подключение к его машине;

  • разорвать установленное соединение.

Согласие и отказ

При инициализации соединения на стороне удаленного устройства открывается модальное окно, в котором приведена информация о том, кто запрашивает соединение, таймер (в секундах) и 2 кнопки — Accept и Reject:

accept

По истечении таймера запрос на подключение будет отклонен автоматически.

Разрыв установленного соединения

После выдачи согласия на удаленном устройстве и подключения администратора отобразится модальное окно с кнопкой Disconnect:

admin ses

При нажатии на кнопку удаленное соединение с администратором будет разорвано.

Работа с буфером обмена во время сессии

Обмен текстом между локальным устройством и удаленной сессией осуществляется через встроенное текстовое поле буфера обмена в Guacamole. Для доступа к нему нажмите Ctrl+Alt+Shift — откроется боковая панель с полем Буфер обмена.

Чтобы скопировать текст с локального устройства на удаленную систему (если это разрешено настройками):

  1. Скопируйте текст локально (Ctrl+C).

  2. Откройте меню Guacamole (Ctrl+Alt+Shift).

  3. Вставьте текст в поле Буфер обмена (Ctrl+V).

  4. Закройте меню (Ctrl+Alt+Shift).

  5. В удаленной сессии используйте Ctrl+V — текст вставится как с локального терминала.

Чтобы скопировать текст с удаленной системы на локальное устройство (если это разрешено настройками):

  1. Скопируйте текст внутри удаленной сессии (Ctrl+C).

  2. Откройте меню Guacamole (Ctrl+Alt+Shift) — текст появится в поле Буфер обмена.

  3. Выделите и скопируйте его оттуда (Ctrl+C).

  4. Закройте меню и вставьте текст локально (Ctrl+V).

Стандартные сочетания Ctrl+C и Ctrl+V не работают напрямую между системами — они требуют синхронизации через поле Буфер обмена.
